기술사양

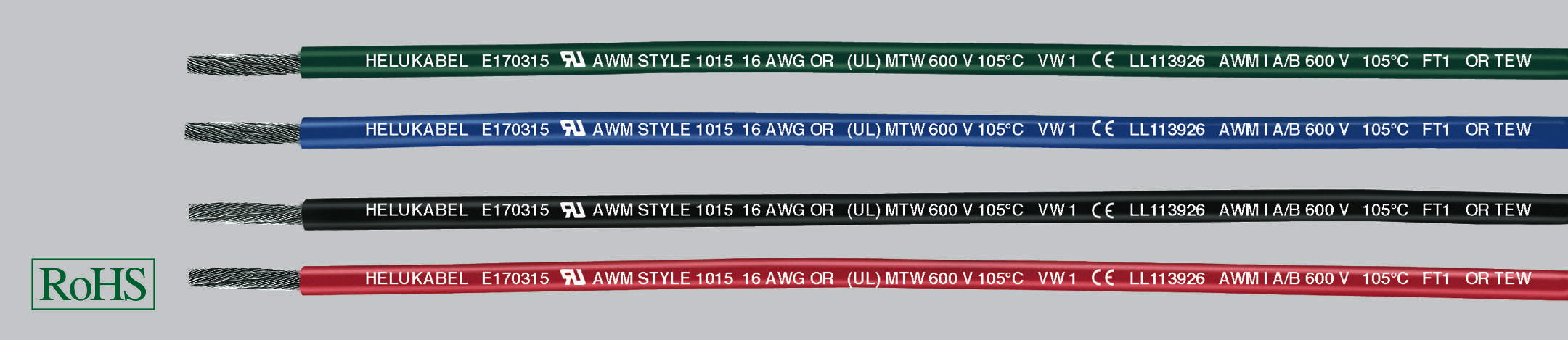

•UL Style 및 CSA-AWM 규격의 절연 PVC 점퍼선
UL-Style 1015 및 CSA TEW 규격
•온도범위
이송시 -5 ℃ ~ +105 ℃
고정 설치시 -30 ℃ ~ +105 ℃
•도체 온도 최대
최대 UL, CSA-TEW 규격 : +105 ℃
•정격전압 600 V
•시험전압(스파크 시험)
AWG 24 4 ㎸
AWG 22, 20 5 ㎸
AWG 18~10 6 ㎸
≥AWG 8이하 7.5 ㎸
UL-type AWM+MTW 105 ℃ 600 V
CSA-type AWM+TEW 105 ℃ 600 V
•곡률 반경
1회 5 x cable ø
반복 10 x cable ø
케이블 구조
•동연선, 주석도금 구리 혹은 나동 AWG 사이즈는 아래 표 참조
•UL 표준 1581 class 43 규격의 CSA-C22.2 NO.210UL VW-1 및 CSA FT1, 절연체, 내열내습성
•코아 표면에 타입(Type) 인쇄
•표준
UL = Underwriters Laboratories Inc (USA)
CSA = Canadian Standards Association (Canada)
특징
•자체소화성, 난연성PVC, UL-VW-1 검사법 적용
•AWM : Appliance Wiring Material 라디오, TV 및 전자 부품으로 조립 된 전기장치와 제어설비의 내부 배선용
•MTW = Machine Tool Wire
기계공구나 관련된 제어장치의 전기설비
•UL = Underwriters Laboratories Inc. (USA)
CSA = Canadian Standards Association (Kanada)
•사용 재질은 카드뮴, 실리콘등이 없는 무독성 소재로 락커의 습윤(濕潤) 특성을 저해하는 물질 없음
•내성
다음의 물질들에 조건부 내성 있음
- 오일
- 솔벤트(용제)
- 산
- 염기(알칼리)
주의
•색상 코드
00 = green
01 = black
02 = blue
03 = brown
04 = red
05 = white
06 = grey
07 = violet
08 = yellow
09 = orange
10 = transparent
11 = pink
12 = beige
13 = green-yellow
14 = blue / white
15 = dark blue
27 = white / blue
(supply up to AWG 8)
용도
•스위치 보드, 라디오 TV 등의 가전제품 및 콘트롤데스크 내부 배선용. 보호용 배관제나 플랙시블 튜브등을 사용하여 기계류의 결선에도 사용할 수 있으며, 모터와 변압기 등에도 가능
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
※ 주의사항
제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)
특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.
* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 :
, 장바구니 :
| 품목 번호 |
color | 코어x단면적 (mm²) | 외부직경(mm) | Cop. Weight (kg/km) | Weight approx. (kg/km) | 단위 주문만 가능 | AWG-No. | 가격 | 최소 주문량 |
단위 | 배송 가능일 |
제품 추가 |
|---|
