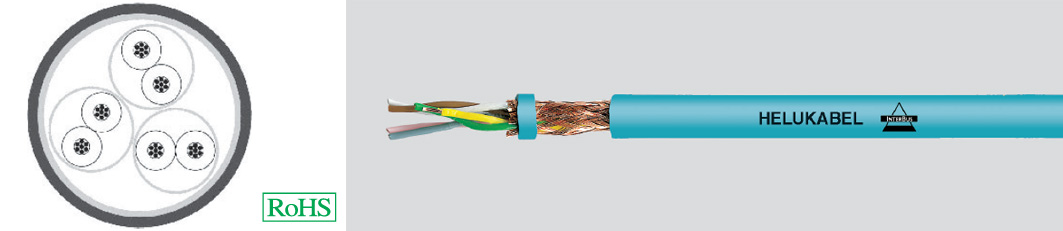

Type 드랙 체인용 / 드랙 체인용
드랙 체인용 3×2×0.25 ㎟ / 3×2×0.25 ㎟ + 3×1.0 ㎟
내부도체지름 1 나동선 (AWG 24/19) / 나동선 (AWG 24/32)
내부도체지름 2 - / 나동선 (AWG 17/65)
절연체 1 PE / PE
절연체 2 - / PE
색상분류 1 백/갈, 녹/적, 황/녹 / 백/갈, 녹/적, 황/녹
색상분류 2 - / 청, 적, 녹황
stranding element 더블 코아 / 더블 코아
쉴딩 1 Stranded bundle 폴리에스터 포일 / Stranded bundle 폴리에스터 포일
쉴딩 2 - / -
전체 쉴딩 구리 편조, 나동 / 구리 편조, 나동
외피 재질 PUR / PUR
케이블 외피 지름 7.6 ㎜ ± 0.3 ㎜ / 8.0㎜ ± 0.3㎜
외피색상 RAL 6034와 유사한 파스텔 청록색 / RAL4001와 유사한 보라색
Electrical data
임피던스특징 100 0hm ± 15 0hm / 100 0hm ± 15 0hm
도체저항 96.0 0hm/㎞ max. / 96.0 0hm/㎞ max
절연저항 1.00 GOhm × ㎞ min. / 1.00 GOhm × ㎞ min.
상호정전용량 60.0 ㎋/㎞ nom. / 60.0 ㎋/㎞ nom.
테스트전압 1.0㎸ / 1.0㎸
감쇄 256 ㎑ < 1.5 ㏈/100m / 256 ㎑ < 3.0 ㏈/100m
772 ㎑ < 2.4 ㏈/100m / 772 ㎑ < 4.8 ㏈/100m
1 ㎒ < 2.7 ㏈/100m / 1 ㎒ < 5.2 ㏈/100m
4 ㎒ < 5.2 ㏈/100m / 4 ㎒ < 10.4 ㏈/100m
10 ㎒ < 8.4 ㏈/100m / 10 ㎒ < 16.8 ㏈/100m
16 ㎒ < 11.2 ㏈/100m / 16 ㎒ < 22.4 ㏈/100m
20 ㎒ < 11.9 ㏈/100m / 20 ㎒ < 23.8 ㏈/100m
Technical data
무게 63.0 ㎏/㎞ / 92.0 ㎏/㎞
최하 부설반경 범위 90.0 ㎜ / 100.0 ㎜
최소온도범위 -20 ℃ / -20 ℃
최대온도범위 +70 ℃ / +70 ℃
Caloric load, approx. value 0.94 MJ/m / 1.23 MJ/m
구리무게 36.0 ㎏/㎞ / 70.0 ㎏/㎞
Norms
적용가능한 기준 interbus specification 2.0, IEC61158 / interbus specification 2.0, IEC61158
용도
interbus-S는 기준 자동화 도구를 이용하여 센서와 액추에이터를 연결하는 경제적 케이블임. 두 개로 꼬인 코아 도체가 기준 변환 매개체로 사용됨.
본 버스 시스템은 자동화기술에 있어서 다른 시그널 타입용 고가의 케이블방식을 대체하며 케이블들을 하나로 통합한다.
Interbus 컴포넌트는 장거리 BUS cable과 연결되어있으며 드랙 체인용으로 적합함.
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
