기술사양
•Temperature range
moving -20 ℃ to +60 ℃
not moving -50 ℃ to +80 ℃
•Bending radius
moving 11 x cables diameter ø
not moving 7 x cable diameter ø
•Max. acceleration 5 ㎨
•Bending cycles
10 million for 12 x cable diameter ø
•Operating voltage 30 V
•Test voltage 500 V
•Insulation resistance 10 MOhm x ㎞
Approbations
DesinaⓇ (ISO 23570)
UL/CSA
케이블 구조
power supply cores
•Tinned copper conductors
•high quality PP core insulaation
•Complete shield tin-plated copper
braiding
•Coverage appox. 80%
•PUR outer sheath
•Sheath colour, orange
Structure / colour code
•(2×2×0.18) bl, bn, rd, or
•(4×2×0.18) bl+bn, rd+or, ye+gn, bu+vio
•(8×2×0.18) bl+bn, rd+or, ye+gn, bu+vio,
gy+wh, wh/bl+wh/bn, wh/rd+wh/or,
wh/ye+wh/gy
•(12×0.22) bl, bn, rd, or, ye, gn, bu, vio, gy,
wh, wh/bl, wh/bn
•(4×2×0.34+4×0.5) rd+or, ye+gn, bu+vio,
bl+bn, wh/rd, wh/ye, wh/bu, wh/bl
•(3×(2×0.14)+2×(0.5)) rd+or, ye+gn, bl+bn,
bl, rd
•(3×(2×0.14)+2×0.5+4×0.14) rd+or,
ye+gn, bl+bn, bn/rd, bn/bu, gy, bu, wh/ye,
wh/bl
•(3×(2×0.14)+2×0.5+4×0.14+4×0.22)
rd+or, ye+gn, bl+bn, bn/rd, bn/bu, gy, bu,
wh/ye, wh/bl, bn/ye, bn/gy/gn/bl, gn/rd
용도

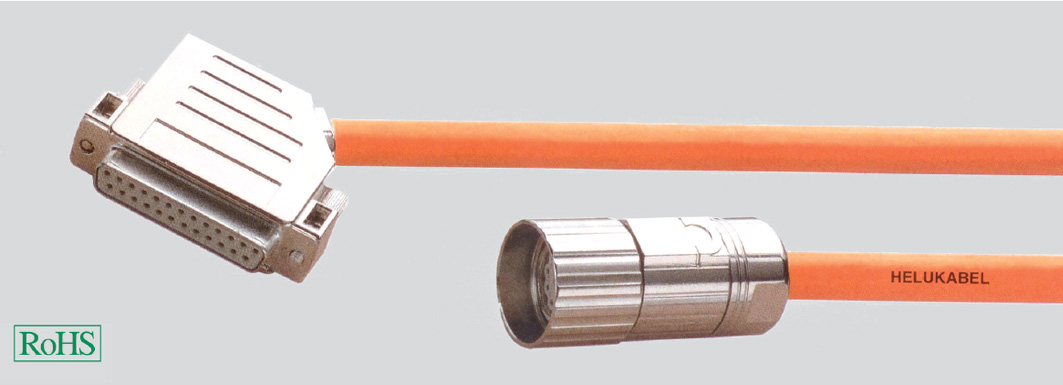

This high quality pre-assembled sensor
connection cable is specially manufactured in
for application with mobile use. The special
PUR outer jacket allow use in many industrial
environments of general machine and plant
construction.
Characteristic
These pre-assembled cables can be
produced in many lengths and also with
customer-specific modification
Note
Please observe the installation instructions for
laying cables in cable carriers on Page 34
and the drive or controller
manufacturer's information about maximum
permitted cable length.
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
