기술사양
•전원 공급용 및 제어용 케이블, DIN VDE 0276 part 603, HD 603. S1 및 IEC 60502 규격 7코아와 그 이상은 DIN VDE 0276 part 627, HD 627 S1 및 IEC60502
•절연체 및 열가소성 PVC 화합물 피복
•온도범위
이송시 -5 ℃ ~ +50 ℃
고정설치시 -40 ℃ ~ +70 ℃
•정격전압 Uo/U 0.6/ 1 ㎸
•시험 전압 4 ㎸
•구리 도체 케이블 그립의 최대 허용 인장력 = 50 N/㎟
•최소 곡률 반경
single core 15 × cableø
multi core 12 × cableø
•Power rating 표
Technical Information 참조
•Caloric load values
Technical Information 참조

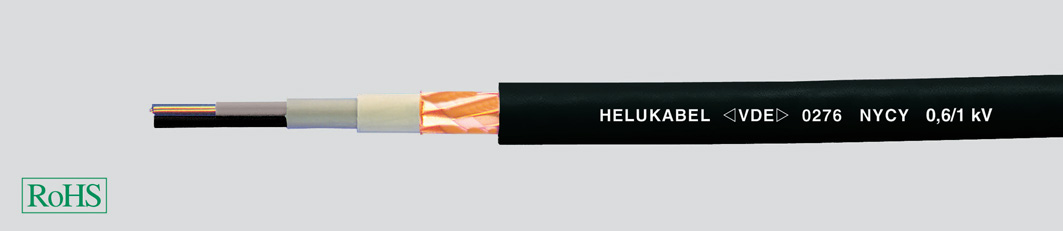

케이블 구조
•구리 충실형 도체, VDE 0295 cl.1, BS 6360 cl.1, IEC 60228 및 HD 383 규격
•PVC 코아 절연체, HD 603.1 규격의 DIV4
•DIN VDE 0293-308과 HD 186 규격의 색별 표시
•동심원 연선 선심
•화합물 충진
•원형 구리선 내부층과 구리 테이프 외부층의 동심원 도체
•PVC 외부 쉬스, HD 603.1 규격의 DIV5 흑색 쉬스
특징
•자체 소화성 및 난연성 PVC, DIN VDE 0482 part 265-2-1/EN 50265-2-1/IEC 60332-1
•DIN VDE 0298 part 1 및 0276 part 603 규격에 주의를 요함.
•최대 허용 전압
•직류 전류 시스템 1.8 ㎸
•교류 전류 시스템, 단상 시스템 1.4 ㎸
절연형 양 도체, 단상 시스템 0.7 ㎸
한 도체 접지형, 삼상 시스템 1.2 ㎸
동심원 도체 및 단면적이 240 ㎟ 및 그 이상인 경우 3.6 ㎸
주의
•re = round solid core
•요구에 의한 색상 외피도 가능
용도
•에너지 공급을 위한 전원 공급용 케이블은 산업용, 배전기용, 발전소, 주택간 연결 박스 및 가로등 등에 사용할 뿐만 아니라 제어 신호 및 시험 데이터 제어용으로 사용할 수 있음.
•전반적으로 전기적, 기계적 보호가 요구됨.
•본 케이블은 옥외, 지하, 수중, 실내 및 케이블관의 설치 가능함.
•동심원 도체(C)는 중성적, 보호용 또는 접지용 도체로써 사용할 수 있음.
•동시에 본 동심원 도체는 혼선 접지 보호용 쉴드로써 사용 가능함.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
※ 주의사항
제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)
특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.
* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 :
, 장바구니 :
| 품목 번호 |
코어x단면적 (mm²) | 외부직경(mm) | Cop. Weight (kg/km) | Weight approx. (kg/km) | AWG-No. | 가격 | 최소 주문량 |
단위 | 배송 가능일 |
제품 추가 |
|---|
