기술사양
•XLPE-절연형 파워케이블, VDE0276 and IEC 60502
•온도범위
설치중 -5 ℃
가동시 최대 90 ℃
•단락시 온도
core 250 ℃
screen 350 ℃(지속시)
(단락지속시간 5초 이하)
•정격전압 Uo/U 6/ 10 ㎸
•가동전압 최대 12 ㎸
•시험전압 15 ㎸
•시험전압 d.c 48 ㎸
•Power rating DIN VDE 0298 part 2
•최소 곡률 반경 설치중 15 × cable ø
•Tests
DIN VDE 0276 and IEC 60502

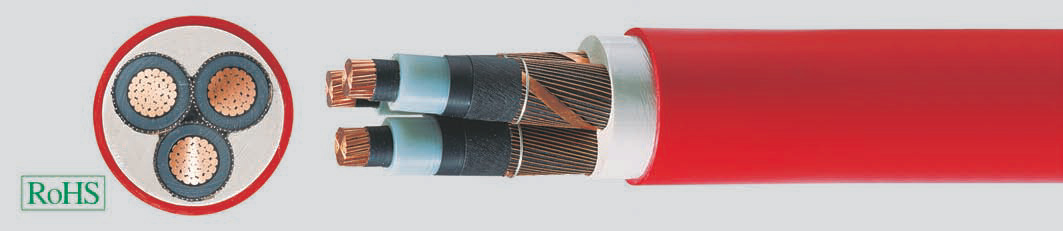

케이블 구조
•원형 나동 연선 도체 DIN VDE 0295 cl.2 and IEC 60228 cl.2
•내부 반전도성 내피
•Cross-linked Polyethylene(XLPE) 절연체.HD620.1 규격의 PE 화합물 DIX8
•반전도성 피복과 절연체 결합의 외부 성형
•플라스틱 tape 랩핑
•Screen : 구리선 및 한 개 EH는 두 개의 나선형 구리 테이프 쉴드
•3코어 연선
•3코어 덮는 성형피복
•적색 PVC 외피, HD 405.1 and HD620.1규격의 화합물형 DMV6
특징
•자체 소화성 및 난연성 PVC, DIV VDE 0482 part 265-2-1/EN 50265-2-1/IEC 60332-1 (DIN VDE 0472 part 804 test method B)
•사용재질은 카드뮴, 실리콘등이 없는 무독성 소재로 락커의 습윤 특성을 저해하는 물질 없음
•설치시 주의사항
성형 반전도성 층의 최적 작동 신뢰성은 장시간 절연체의 결합을 보장함, 따라서 피복제거시 적절한 피복 제거 장비를 사용할 것.
주의
•For laying in earth:For ground thermal resistivity of 1K m/W, laying depth 0.7m, ground temperature 20 ℃, EVU load grade 0.7
•For laying in Air:Air temperature 30 ℃, EVU load grade 1.0
•Conversion Factor for laying in earth especially for laying in bundle form and other requirements are noted DIN VDE 0298 part 2 and 0276 part 1000
•Conversion Factor for laying in air Air temperature/Conversion factor 15 ℃/1.12;20 ℃1.08;25 ℃1.04;30 ℃/1.0;35 ℃ /0.96;35 ℃/0.96;40 ℃/0.91;45 ℃/0.87;50 ℃ /0.82
용도
•주로 실내, 케이블관, 옥외, 지하 및 수중의 발전소 설치에 적합할 뿐만 아니라 산업, 배전반 및 발전소의 케이블 트래이의 설치에도 적합함.
•우수한 층 특성으로 인하여 설치가 어려운 라인 가이드웨이의 설치가 쉬움.
•외부의 간섭 영향을 막기 위해, 도체와 XLPE 절연체 사이 및 XLPE 절연체와 동심원 구리도체 사이에 부분적
•방전의 저하을 보장하는 접착성 반전도성 층이 성형되어 있음.
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
