기술사양
•드랙 체인용 케이블 (PETP-PUR )
특수폴리에스터-폴리우레탄케이블 2선씩 꼬인
연선 구조. DIN VDE 0245, 0812 규격
•도체 및 루프저항
DIN VDE 0295, 0.25 ㎟ 용
Technical Information Page 참조
•온도 범위
이송시 -40 ℃ ~ +70 ℃
고정 설치시 -50 ℃ ~ +70 ℃
•정격전압 350 V
•시험 전압 1,500 V
•절연저항 최소 100 MOhm x ㎞
•상호 케패시턴스 135 ㎋/㎏
•최소 곡률 반경
이송시 0.25 ㎟
7.5 x cable ø
고정설치시 0.25 ㎟
4 x cable ø
이송시 0.5 - 1.0 ㎟
10 x cable ø
고정설치시 0.5 - 1.0 ㎟
5 x cable ø
•결합 저항 최대 250 Ohm/㎞
•내 방사선 성능
up to 100 x 106 cJ/㎏ (up to 100 Mrad)

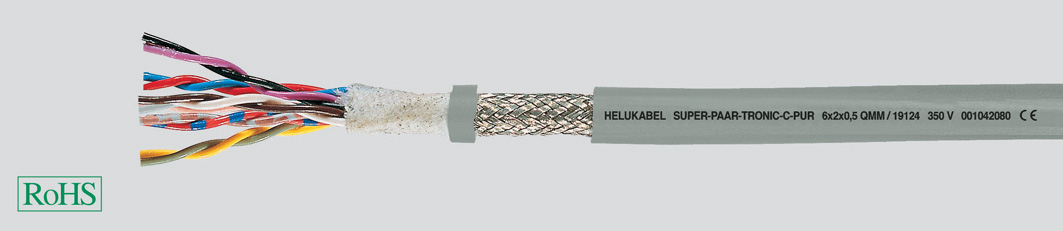

케이블 구조
•미세동선 DIN VDE 0295 cl.6, col.4, BS6360
cl.6과 IEC 60228 cl.6 규격 연선
•내유성 특수 TPE-E 코아 절연체
•코아 색상분류 코드 DIN 47100적 용
•2선씩 뒤틀림이 없이 적층 연선.
•코아 최적 피치로 코아 적층 연선
•코아 직물 피복
•주석도금 구리 편조쉴드, 85% 쉴드.
•특수 full-폴리우레탄, 외피, TMPU(DIN VDE
0282 part 10, Appendix A)
•외피의 비광택 처리로 부착성 없음.
회색 (RAL 7001)
특징
•탁월한 내유성
검사방법 DIN VDE 0472 part 804 검사법 B
적용
•날씨, 오존 및 자외선에 저항성
•솔벤트, 산, 알칼리 및 수분등에 저항성
•사용 재질은 카드뮴, 실리콘등이 없는 무독성
소재로 락커의 습윤(濕潤)특성을 저해하는 물질
없음
장점
•극도의 고전단 응력 하 에서도 영구수명 보장
•기계적 인장강도에 강함
•반복되는 내 굴곡강도 높음
•코아 적층연선 부위에 TPE 코아 절연체사용으
로 마찰이 낮아 긴 수명 내구성
•저온에서도 인장강도, 내마모성, 내충격성 등 우수
용도
•본 쌍 연선-전장 쉴드형 드랙 체인용 특수 케이블은 외부의 고주파가 신호전송을 방해할 우려가 있는 경우에 사용할 수 있고,
기계, 공작기계, 로보틱 기술, 이동형 자동화 부품 및 multi-shift 작업환경에서 버스 시스템용 전송케이블로 영구적 비 고정식으로 사용함.
•최신 기술 발전에 준하여 고도의 후렉시블을 갖도록 설계하였으며 폴리에스터(PETP)-코아 절연체를 채택하여 윤활성이 우수하며,
부착성이 없고 쉽게 상하지 않는 폴리우레탄(PUR) 외피를 사용하여 최적의 내구성과 고도의 경제성을 보장함.
•EMC = Electromagnetic compatibility (전자기 간섭 차단성)
주의 : EMC의 특성을 극대화하기 위해 양 끝단에서 구리 쉴드선을 한바퀴 넓게 감아서 접속할 것.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG.
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
※ 주의사항
제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)
특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.
* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 :
, 장바구니 :
| 품목 번호 |
코어x단면적 (mm²) | 외부직경(mm) | Cop. Weight (kg/km) | Weight approx. (kg/km) | AWG-No. | 가격 | 최소 주문량 |
단위 | 배송 가능일 |
제품 추가 |
|---|
