기술사양

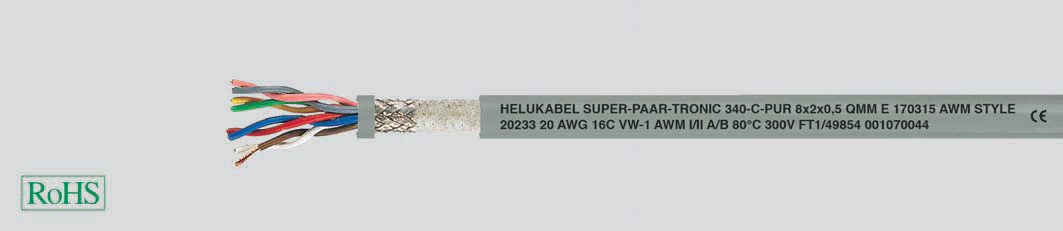

•PUR 드랙체인용 페어 케이블
•온도범위
이송시 -20 ℃ ~ +80 ℃
고정 설치시 -40 ℃ ~ +80 ℃
•정격전압 350 V
•시험 전압
코어/코어 1500 V
코어/스크린 1000 V
•절연저항 최소 100 MOhm x ㎞
•상호 정전용량
코어/코어 60 ㎋/㎏
•최소 곡률 반경
0.25 ㎟
이송시 7.5 × cable ø
고정 설치시 4 × cable ø
0.5-1.0 ㎟
이송시 10 × cable ø
고정 설치시 5 × cable ø
•결합 저항 최대 250 Ohm/㎞
•내 방사선 성능
up to 100 × 106 cJ/㎏ (up to 100 Mrad)
케이블 구조
•미세동선 집합 연선, DIN VDE 0295 cl.6, BS6360 cl.6 and/or ICE 60228 cl.6
•폴리올레핀 코어 절연
•DIN 47100 코어 색상 코드
•2선씩 페어 최적 피치로 적층 연선
•바깥층 랩핑
•주석도금 편조 쉴드. 쉴드율 85%
•코어 직물 랩핑
•특수 full-폴리우레탄 회색 외피, TMPU to DIN VDE 0282 Part 10, Annex A and acc. to UL std.1581 Tab.50227 80 ℃(RAL 7001)
특징
•자체 소화성 및 난연성 DIV VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1(Conforms to DIN VDE 0472 Part 804 Test method B)
•내유성 우수
•저온에서도 매우 유연함
•마모, 찢김, 절단 저항
•UV, 오존, 가수분해 저항
•Chemical resistant to Solvent, Acids, Hydraulic fluids, Alkalis
•사용재질은 카드뮴, 실리콘등이 없는 무독성 소재로 락커의 습윤 특성을 저해하는 물질 없음
용도
•본 페어 드렉체인용 데이터케이블은 외부의 고주파가 신호전송을 방해 할 우려가 있는 경우에 사용가능.
지속적으로 움직이는 기계나 장비, 로봇 시스템 등의 굴곡이 많은 부분에 적합. 최신 기술발전에 준하여 PUR 외피를 사용하여 내구성과 경제성을 보장함.
설치전 당사에서 개발한 에너지 가이드 시스템 질의서 및 기술 자료표를 참조하기를 추천함. UL/CSA 인증으로 수출등의 장비에도 적합.
•EMC = Electromagnetic compatibility (전자기 간섭 차단성)
주의 : EMC의 특성을 극대화하기 위해 양 끝단에서 구리 쉴드선을 한바퀴 넓게 감아서 접속할 것.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG.
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
※ 주의사항
제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)
특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.
* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 :
, 장바구니 :
| 품목 번호 |
코어x단면적 (mm²) | 외부직경(mm) | Cop. Weight (kg/km) | Weight approx. (kg/km) | AWG-No. | 가격 | 최소 주문량 |
단위 | 배송 가능일 |
제품 추가 |
|---|
